Примеры#

Простейший пример настройки протокола DVMRP в сети#

В данном разделе приведен простейший пример настройки маршрутизации многоадресных передач. На приведенном ниже рисунке показана топология сети.

Топология-сети

Топология сети

На маршрутизаторах edge1 и edge2 настроен протокол DVMRP. Клиентские компьютеры Client1 и Client2 видят друг друга за счёт статической маршрутизации между маршрутизаторами edge1 и edge2. Ниже представлена последовательность команд для настройки протокола DVMRP в данной сети.

Пример - Простейший пример настройки многоадресной маршрутизации#

  1. IP-адрес на интерфейсе eth1 маршрутизатора edge1:
    1
2
    [edit]
admin@edge1# set interfaces ethernet eth1 address 192.168.10.254/24
  2. IP-адрес на интерфейсе eth2 маршрутизатора edge1:
    1
2
    [edit]
admin@edge1# set interfaces ethernet eth2 address 192.168.12.1/24
  3. Включение поддержки DVMRP на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp
  4. Установка порога DVMRP на интерфейсе eth1 на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp interface eth1 threshold 5
  5. Установка порога DVMRP на интерфейсе eth2 на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp interface eth2 threshold 5
  6. Установка статического маршрута до edge2 для одноадресных передач на edge1:
    1
2
    [edit]
admin@edge1# set protocols static route 192.168.20.0/24 next-hop 192.168.12.2
  7. Фиксация изменений:
    1
2
    [edit]
admin@edge1# commit
  8. Вывод настройки интерфейсов на edge1:
    1
2
3
4
5
6
7
8
    [edit]
admin@edge1# show interfaces
   ethernet eth1 {
      address 192.168.10.254/24
   }
   ethernet eth2 {
      address 192.168.12.1/24
   }
  9. Вывод настройки протоколов на edge1:
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
    [edit]
admin@edge1# show protocols
   dvmrp {
      interface eth1 {
         threshold 5
      }
      interface eth2 {
         threshold 5
      }
   }
   static {
      route 192.168.20.0/24 {
         next-hop 192.168.12.2 {
         }
      }
   }
  10. IP-адрес на интерфейсе eth1 маршрутизатора edge2:
    1
2
    [edit]
admin@edge2# set interfaces ethernet eth1 address 192.168.20.254/24
  11. IP-адрес на интерфейсе eth2 маршрутизатора edge2:
    1
2
    [edit]
admin@edge2# set interfaces ethernet eth2 address 192.168.12.2/24
  12. Включение поддержки DVMRP на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp
  13. Установка порога DVMRP на интерфейсе eth1 на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp interface eth1 threshold 5
  14. Установка порога DVMRP на интерфейсе eth2 на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp interface eth2 threshold 5
  15. Установка статического маршрута до edge1 для одноадресных передач на edge2:
    1
2
    [edit]
admin@edge2# set protocols static route 192.168.10.0/24 next-hop 192.168.12.1
  16. Фиксация изменений:
    1
2
    [edit]
admin@edge2# commit
  17. Вывод настройки интерфейсов на edge2:
    1
2
3
4
5
6
7
8
    [edit]
admin@edge2# show interfaces
   ethernet eth1 {
      address 192.168.20.254/24
   }
   ethernet eth2 {
      address 192.168.12.2/24
   }
  18. Вывод настройки протоколов на edge2:
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
    admin@edge2# show protocols
   dvmrp {
      interface eth1 {
         threshold 5
      }
      interface eth2 {
         threshold 5
      }
   }
   static {
      route 192.168.10.0/24 {
         next-hop 192.168.12.1 {
         }
      }
   }

Проверка работы многоадресной маршрутизации#

Для проверки работы DVMRP запускается многоадресный трафик из локальной сети Edge2 и прослушивается в локальной сети Edge1. На обоих клиентах установлена ОС Debian 13. В качестве примера генерации и прослушивания трафика используется утилита iperf. В роли устройства-отправителя выступает устройство с адресом 192.168.20.1, в роли получателя — 192.168.10.1. В примере используется мультикаст группа 224.1.2.3.

На устройстве-отправителе выполняется команда генерации трафика:

1
iperf -c 224.1.2.3 -u -T 100 -t 30 -b 1M
Где:

  • -c — режим генерации с указанием мультикаст группы

  • -u — использование UDP

  • -T — TTL пакетов

  • -t — время генерации

  • -b — полоса пропускания трафика

Примечание

При генерации трафика стоит учитывать время жизни пакета (TTL). При значении TTL ниже настроенного значения theshold трафик будет отбрасываться маршрутизатором.

На устройстве-слушателе выполняется команда прослушивания трафика:

1
iperf -s -u -B 224.1.2.3
Где:

  • -s — режим прослушивания

  • -u — использование UDP

  • -B — подпись на мультикаст группу

В случае успешной передачи трафика, на устройстве-слушателе выводится соответствующая информация:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
------------------------------------------------------------
Server listening on UDP port 5001
Joining multicast group  224.1.2.3
Server set to single client traffic mode (per multicast receive)
UDP buffer size:  208 KByte (default)
------------------------------------------------------------
[  1] local 224.1.2.3 port 5001 connected with 192.168.10.1 port 53805
Waiting for server threads to complete. Interrupt again to force quit.
[ ID] Interval       Transfer     Bandwidth        Jitter   Lost/Total Datagrams
[  1] 0.0000-6.2029 sec   795 KBytes  1.05 Mbits/sec   0.641 ms 0/554 (0%)
root@debian:~#

Пример настройки протокола DVMRP с использованием туннелей#

В данном разделе приведен более сложный пример настройки протокола DVMRP. Настраивается туннель DVMRP, по которому многоадресная передача проходит через маршрутизатор, вообще не поддерживающий многоадресные передачи.

Как было описано выше, система в туннельном режиме может оборачивать пакеты многоадресной передачи в пакеты одноадресной передачи, которые в свою очередь передаются через туннель. Топология сети приведена на следующем рисунке:

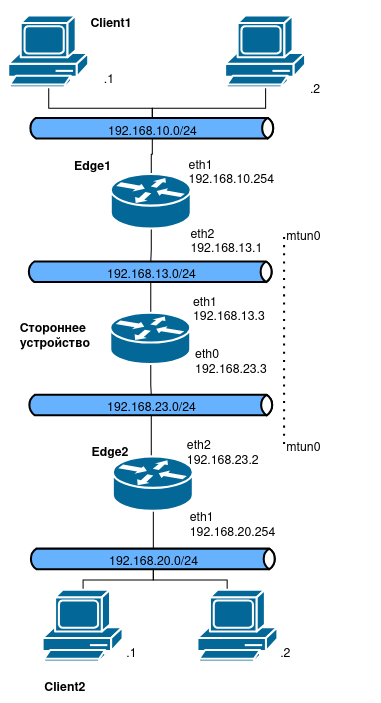

Схема-стенда2

Схема стенда

В примере описана ситуация, когда 2 маршрутизатора (edge1 и edge2) связаны туннелем DVMRP через промежуточный маршрутизатор (Стороннее устройство), который не поддерживает многоадресную передачу.

  • Шлюз по умолчанию на edge1: 192.168.13.3.
  • Шлюз по умолчанию на edge2: 192.168.23.3.
  • Устройства в локальной сети edge1 имееют шлюз по умолчанию 192.168.10.254.
  • Устройства в локальной сети edge2 имееют шлюз по умолчанию 192.168.20.254.
  • На стороннем устройстве, через которое связаны edge1 и edge2, многоадресная передача не поддерживается.

Порядок выполнения команд, данный в примере, существенен: к моменту настройки туннеля его удаленный конец должен быть достижим.

Пример - Пример настройки протокола DVMRP с использованием туннелей#

  1. IP-адрес на интерфейсе eth1 маршрутизатора edge1:
    1
2
    [edit]
admin@edge1# set interfaces ethernet eth1 address 192.168.10.254/24
  2. IP-адрес на интерфейсе eth2 маршрутизатора edge1:
    1
2
    [edit]
admin@edge1# set interfaces ethernet eth2 address 192.168.13.1/24
  3. Включение поддержки DVMRP на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp
  4. Установка порога TTL для DVMRP на интерфейсе eth1 на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp interface eth1 threshold 5
  5. Установка порога TTL для DVMRP на интерфейсе eth2 на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp interface eth2 threshold 5
  6. Фиксация изменений:
    1
2
    [edit]
admin@edge1# commit
  7. IP-адрес на интерфейсе eth1 маршрутизатора edge2:
    1
2
    [edit]
admin@edge2# set interfaces ethernet eth1 address 192.168.20.254/24
  8. IP-адрес на интерфейсе eth2 маршрутизатора edge2:
    1
2
    [edit]
admin@edge2# set interfaces ethernet eth2 address 192.168.23.2/24
  9. Включение поддержки DVMRP на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp
  10. Установка порога TTL для DVMRP на интерфейсе eth1 на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp interface eth1 threshold 5
  11. Установка порога TTL для DVMRP на интерфейсе eth2 на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp interface eth2 threshold 5
  12. Фиксация изменений:
    1
2
    [edit]
admin@edge2# commit
  13. Включение туннеля DVMRP на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp tunnel mtun0
  14. Установка локального конца туннеля DVMRP на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp tunnel mtun0 local 192.168.13.1
  15. Установка удаленного конца туннеля DVMRP на edge1:
    1
2
    [edit]
admin@edge1# set protocols dvmrp tunnel mtun0 remote 192.168.23.2
  16. Установка порога DVMRP по умолчанию для туннеля на edge1;
    1
2
    [edit]
admin@edge1# set protocols dvmrp tunnel mtun0 threshold
  17. Установка статического маршрута до стороннего устройства на edge1:
    1
2
    [edit]
admin@edge1# set protocols static route 0.0.0.0/0 next-hop 192.168.13.3
  18. Установка статического маршрута до локальной сети edge2 на edge1:
    1
2
    [edit]
admin@edge1# set protocols static route 192.168.20.0/24 next-hop 192.168.100.2
  19. Фиксация изменений:
    1
2
    [edit]
admin@edge1# commit
  20. Включение туннеля DVMRP на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp tunnel mtun0
  21. Установка локального конца туннеля DVMRP на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp tunnel mtun0 local 192.168.23.2
  22. Установка удаленного конца туннеля DVMRP на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp tunnel mtun0 remote 192.168.13.1
  23. Установка порога DVMRP по умолчанию для туннеля на edge2:
    1
2
    [edit]
admin@edge2# set protocols dvmrp tunnel mtun0 threshold
  24. Установка статического маршрута до стороннего устройства на edge2:
    1
2
    [edit]
admin@edge2# set protocols static route 0.0.0.0/0 next-hop 192.168.23.3
  25. Установка статического маршрута до локальной сети edge1 на edge2:
    1
2
    [edit]
admin@edge1# set protocols static route 192.168.10.0/24 next-hop 192.168.100.1
  26. Фиксация изменений:
    1
2
    [edit]
admin@edge2# commit
  27. Вывод настройки интерфейсов на edge1:
    1
2
3
4
5
6
7
8
    [edit]
admin@edge1# show interfaces
   ethernet eth1 {
      address 192.168.10.254/24
   }
   ethernet eth2 {
      address 192.168.13.1/24
   }
  28. Вывод настройки протоколов на edge1:
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
    [edit]
admin@edge1# show protocols
   dvmrp {
      interface eth1 {
         threshold 5
      }
      interface eth2 {
         threshold 5
      }
      tunnel mtun0 {
         local 192.168.13.1
         remote 192.168.23.2
      }
   }
   static {
      route 0.0.0.0/0 {
         next-hop 192.168.13.3 {
         }
      }
      route 192.168.20.0/24 {
         next-hop 192.168.100.2 {
         }
      }
   }
  29. Вывод настройки интерфейсов на edge2:
    1
2
3
4
5
6
7
8
    [edit]
admin@edge2# show interfaces
   ethernet eth1 {
      address 192.168.20.254/24
   }
   ethernet eth2 {
      address 192.168.23.2/24
   }
  30. Вывод настройки протоколов на edge2:
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
    [edit]
admin@edge2# show protocols
   dvmrp {
      interface eth1 {
         threshold 5
      }
      interface eth2 {
         threshold 5
      }
      tunnel mtun0 {
         local 192.168.23.2
         remote 192.168.13.1
      }
   }
   static {
      route 0.0.0.0/0 {
         next-hop 192.168.23.3 {
         }
      }
      route 192.168.10.0/24 {
         next-hop 192.168.100.1 {
         }
      }
   }

Клиенты client1 и client2 (это, например, обычные компьютеры под управлением любой ОС, поддерживающей многоадресные передачи) должны быть настроены в соответствии с топологией сети, представленной выше. Так, чтобы client1 видел client2, например:

  • client1: IP-адрес 192.168.10.1/24, шлюз по умолчанию 192.168.10.254
  • client2: IP-адрес 192.168.20.1/24, шлюз по умолчанию 192.168.20.254
